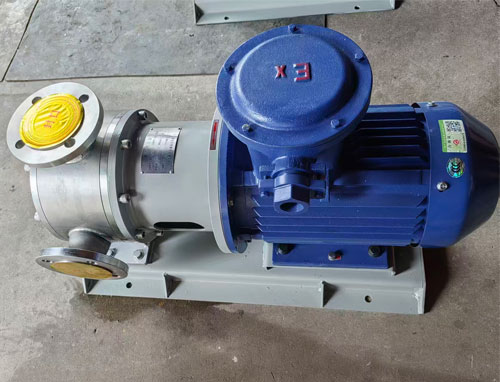

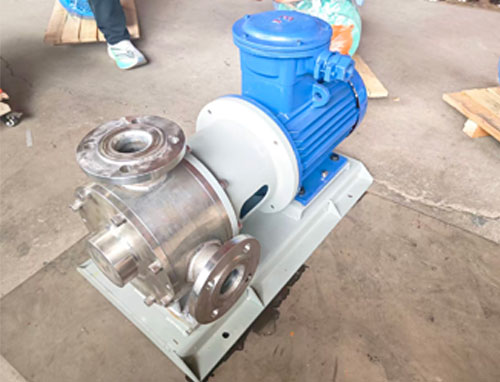

MYB磁力驱动滑片泵
- 产品概述
- 结构原理
- 产品特性
- 应用领域
- 技术参数
- 在线订单
磁力滑片泵是一种采用磁力驱动技术的容积式泵，通过内、外磁转子的同步旋转实现动力无接触传递，将传统动密封转化为静密封，从而实现零泄漏输送，特别适用于易燃、易爆、有毒、腐蚀性等高危介质的工况。
滑片泵是依靠离心力（辅助力）使滑片紧贴偏心定子，进口处两个滑片间容腔逐渐增大，实现吸液，出口处连个滑片间容腔逐渐减小，完成排液。
磁力滑片泵的结构组成主要包括动力传输与泵体两大部分，通过磁力耦合实现无接触动力传递，确保完全无泄漏。
① 外磁转子：由电机驱动，安装在驱动轴上，产生旋转磁场。
② 内磁转子：与泵轴相连，置于密封腔内，在外磁转子带动下同步旋转。
③ 隔离套：采用不导磁材料（如不锈钢或复合材料）制成，将内、外磁转子及介质完全隔绝，形成静密封结构。
④ 泵体：容纳转子组件并形成流体通道，承受全部工作压力。
⑤ 转子与滑片：转子偏心安装，滑片可在槽内滑动；旋转时靠离心力紧贴泵体内壁，形成多个密封工作室。
⑥ 侧板：位于转子两侧，配合形成封闭容积腔，防止流体轴向泄漏。
⑦ 泵轴：连接内磁转子与叶轮/转子，传递扭矩。
⑧ 轴承系统：包括滑动轴承和轴套，支撑泵轴并减少摩擦，常用碳化硅、石墨等自润滑材料。
⑨ 连接架与轴承箱：起支撑和定位作用，确保传动系统对中稳定。
无泄漏设计：磁力驱动取消了机械轴封，完全封闭的隔离套结构杜绝了介质外泄风险，提升操作安全性。
.自吸能力强：具备出色的自吸和排空能力，尤其适合槽车卸料等需彻底排净的场景。
.抗汽蚀与干运转容忍度高：低转速运行配合特殊滑片结构，可长时间干运转而不损坏，有效避免低液位汽蚀问题。
.维护简便：模块化设计支持快速更换滑片等部件，无需拆卸管路即可维修，降低维护成本。
.自吸能力强：具备出色的自吸和排空能力，尤其适合槽车卸料等需彻底排净的场景。
.抗汽蚀与干运转容忍度高：低转速运行配合特殊滑片结构，可长时间干运转而不损坏，有效避免低液位汽蚀问题。
.维护简便：模块化设计支持快速更换滑片等部件，无需拆卸管路即可维修，降低维护成本。
化工与石化：输送液氨，粗苯、甲醇、乙醇、丙烷、丙烯、液化气、二甲醚、三甲胺、异丁烯、丁二烯、氯甲烷、环庚烷、环氧乙烷等易挥发、易燃易爆介质。
· 槽车卸料：用于液化气、石脑油等化工液体的高效、安全卸车，实现“卸得净、不泄漏、不起火”。
· 消防系统：虽有新型磁力齿轮泵替代趋势，但部分CAFS系统仍关注其在高压工况下的稳定性。
· 食品与医药：因无污染、易清洗特性，适用于高洁净要求的液体输送。
· 槽车卸料：用于液化气、石脑油等化工液体的高效、安全卸车，实现“卸得净、不泄漏、不起火”。
· 消防系统：虽有新型磁力齿轮泵替代趋势，但部分CAFS系统仍关注其在高压工况下的稳定性。
· 食品与医药：因无污染、易清洗特性，适用于高洁净要求的液体输送。
